Caractéristiques:
Nouveau (0,5-3,0) × 1600 ligne de déroulage, de nivellement et de coupe à longueur en acier inoxydable Machine avec dispositif de coupe des bords et de rebobinage de la ferraille.
Cet équipement est utilisé pour transformer la bobine d'acier en tôle d'acier de longueur souhaitée et pour les empiler dans l'ordre par déroulage, nivellement, mesure et cisaillement.
Ligne de coupe à longueur de acier inoxydable:
Il est Composée principalement par le dérouleur, galet de pincement, nivelage, dispositif de contrôle de longueur, dispositif de cisaillement et gerbeur, etc, équipé de dispositif d'alimentation, guide latéral, convoyeuse, etc.
Nous pouvons fournir une machine de coupe à longueur de bobines métalliques à grande vitesse avec le max. la vitesse est de 80 m/min. Et nous pouvons fournir la basse vitesse 24 m/min pour une épaisseur de 0,3 à 3,0 mm.
Flux de processus:

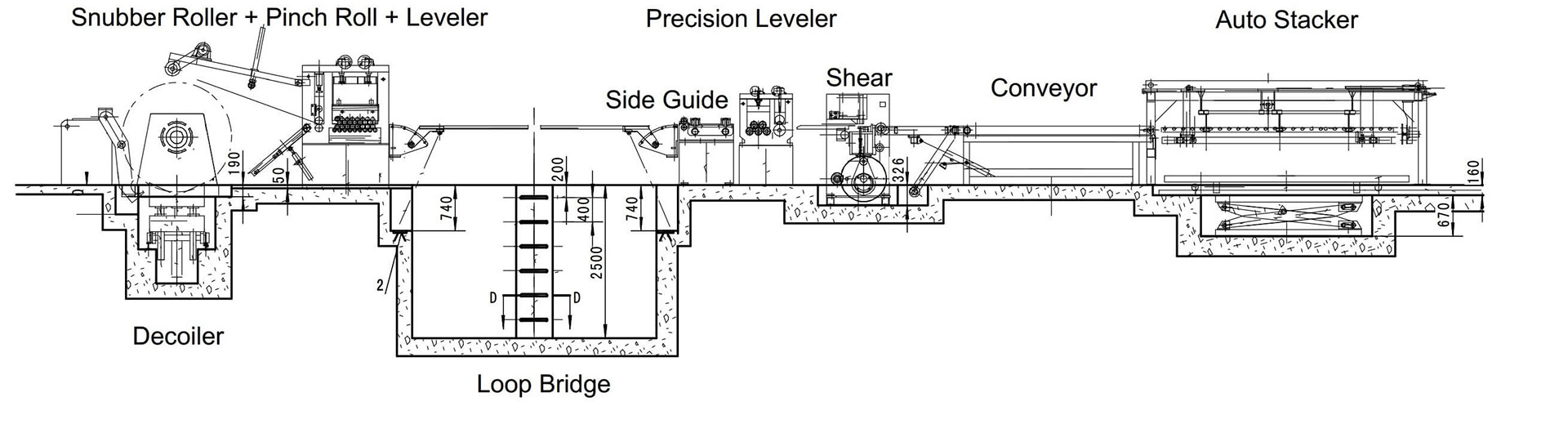

Enrouleur de papier ---- Élévateur de bobine ---- Dérouleur ---- Galet d'amortissement + Rouleau de pincement + 6-HI 21-Machine de nivellement à rouleaux ---- Pont en boucle ---- Guide latéral---- (options: rognage des bords ---- Enrouleur de ferraille ---- Pont en boucle ---- Guide latéral )---- 5-Machine de nivellement à rouleaux de précision(import servo control) + Dispositif de collage de film---- Cisaille ---- Convoyeur ---- Gerbeur automatique (4m) + Plateforme élévatrice X + Déchargement
Paramètre technique pour la ligne de déroulage et de nivellement:
Input
| Matériau de la bobine | Acier inoxydable |
| Épaisseur de matériau | 0.5~3mm |
| Largeur du matériau | 600~1500mm |
| Diamètre intérieur de la bobine | Φ508/610mm (ajouter une housse de coussin en 610mm) |
| Coil O.D. | Φ2000mm |
| Poids de la bobine | 15T |
Output
| Épaisseur de matériau | 0.5~3mm |
| Largeur du matériau | 600~1500mm |
| Tolérance de nivellement | ≤±1.5mm/m2 (comme épaisseur de 1.5mm) |
| Tolérance de coupe | Longueur: ≤±0.5mm (par feuille de longueur 2000mm) Diagonale: ≤±1.0mm (par feuille de 2000mm×1600mm) |
| Longueur de coupe | 500mm~4000mm |
Données de ligne
| Vitesse de nivellement | 5~60m/min (réglable) |
| Vitesse de ligne | 15~22 pcs/min (selon la feuille de longueur 2000mm) 26~30 pcs/min (selon la feuille de longueur 1000mm) 35~40 pcs/min (selon la feuille de longueur 500mm) |
| Pouvoir total | Appro. 140kW |
| Espace total | Appro. 30m×7m (L×W) |
| Sens de la ligne | De gauche à droite (sera confirmé en double) |

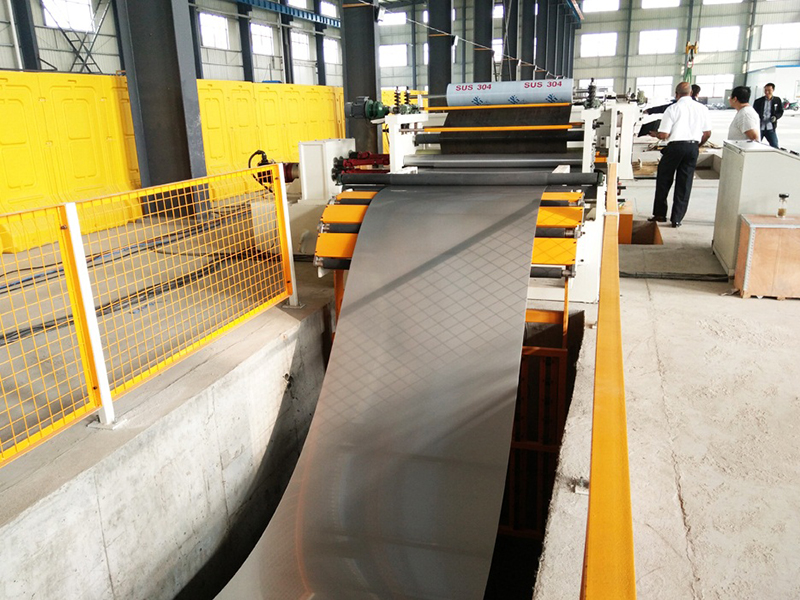

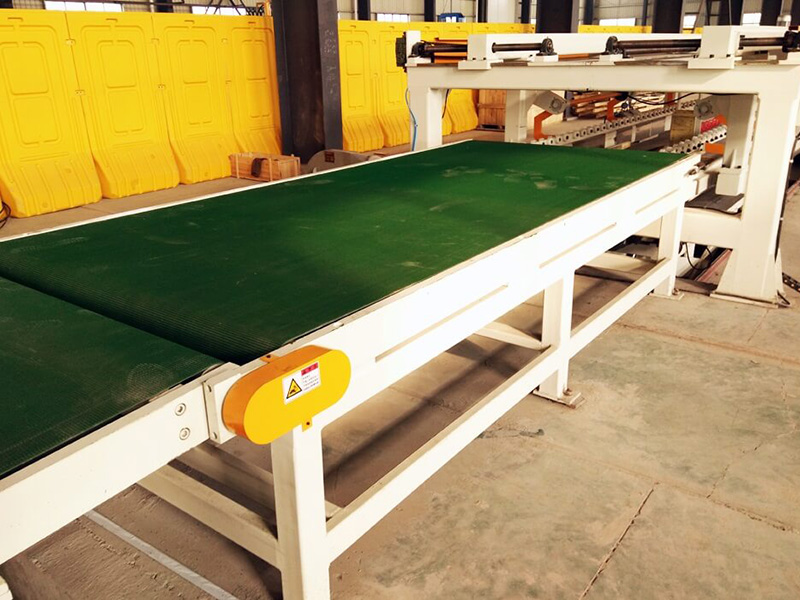

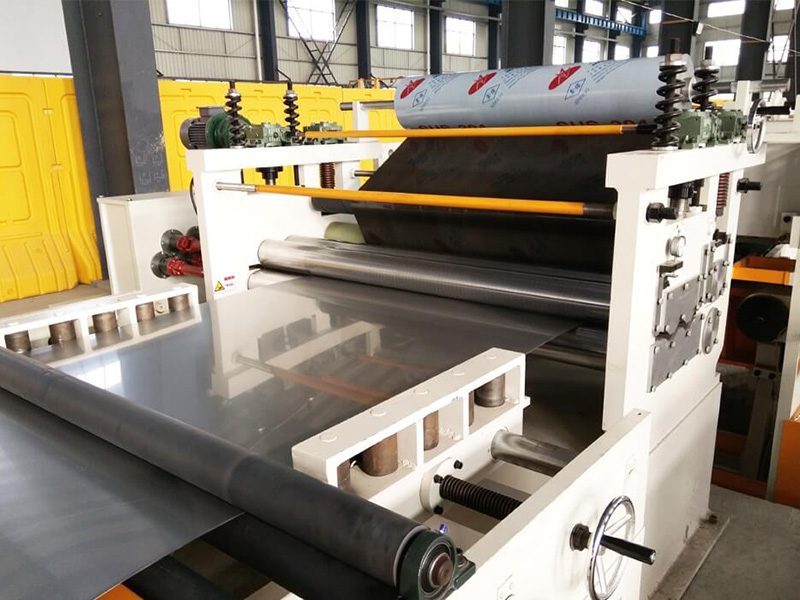

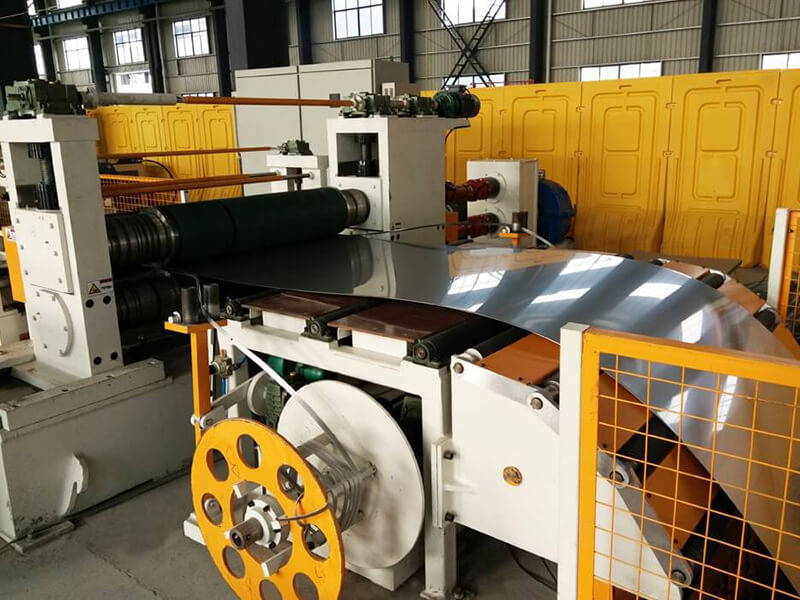

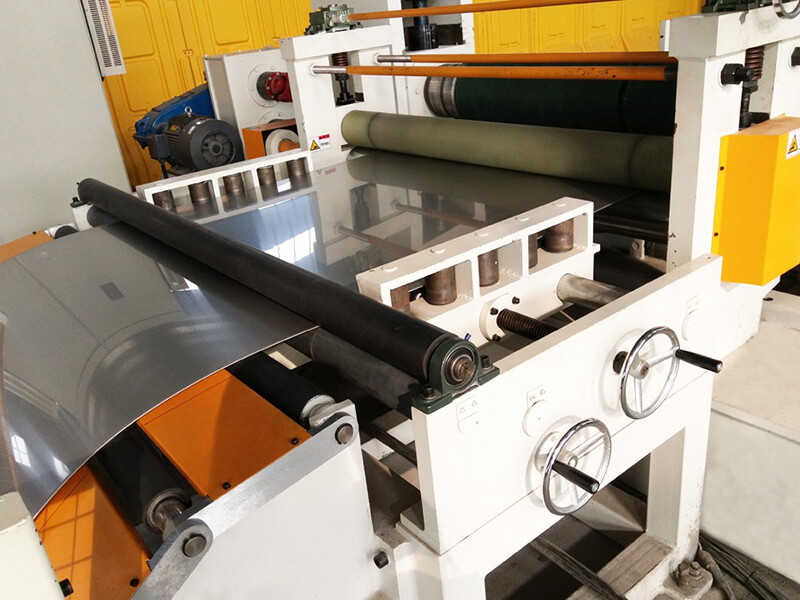

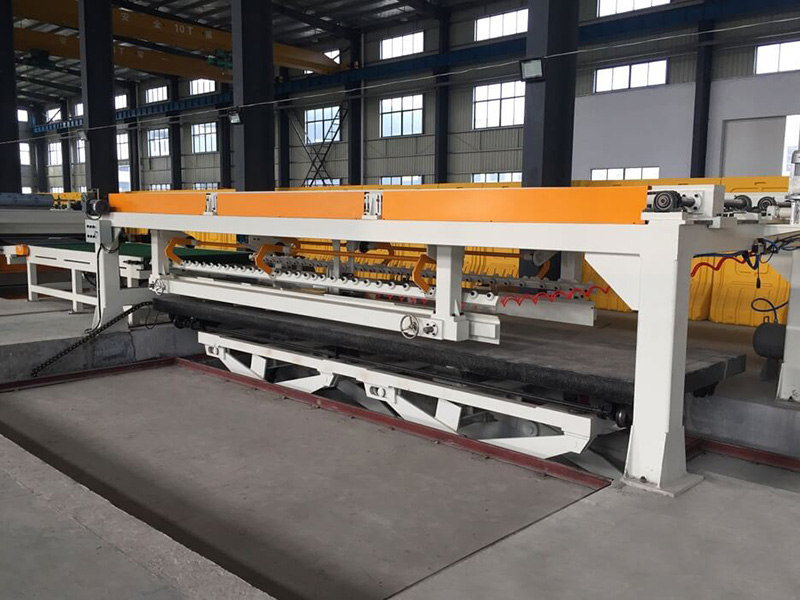

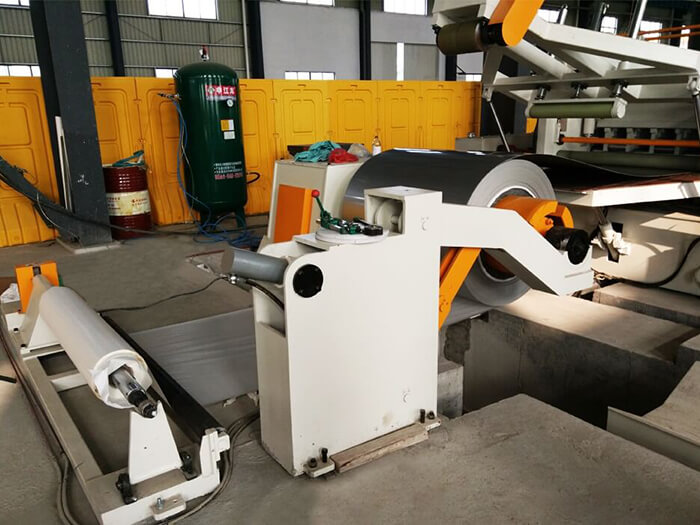

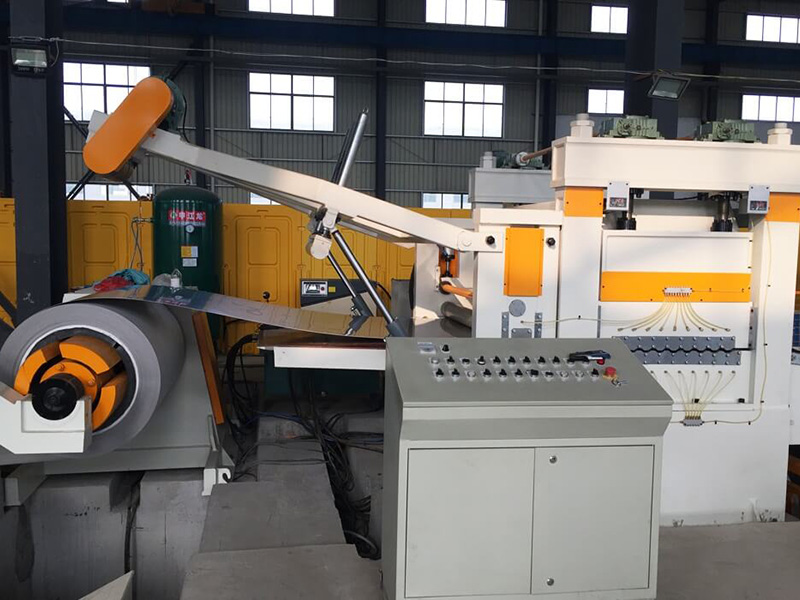

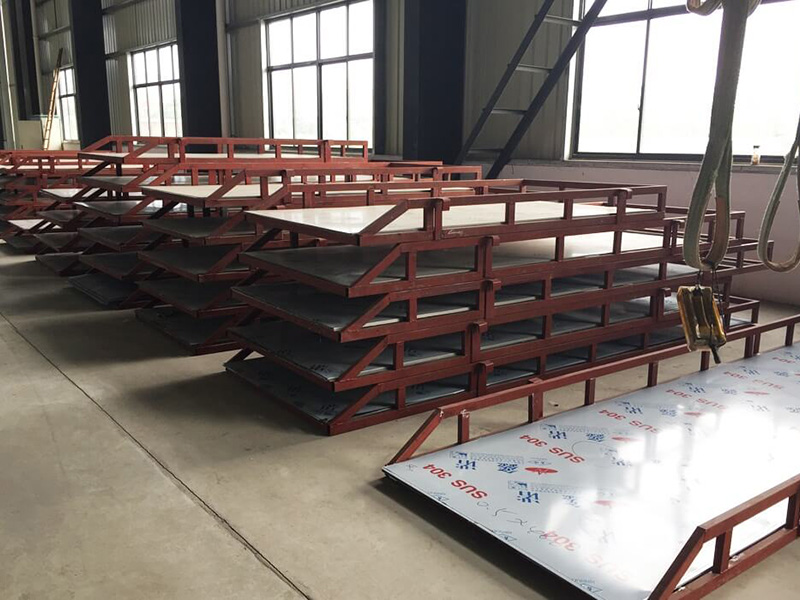

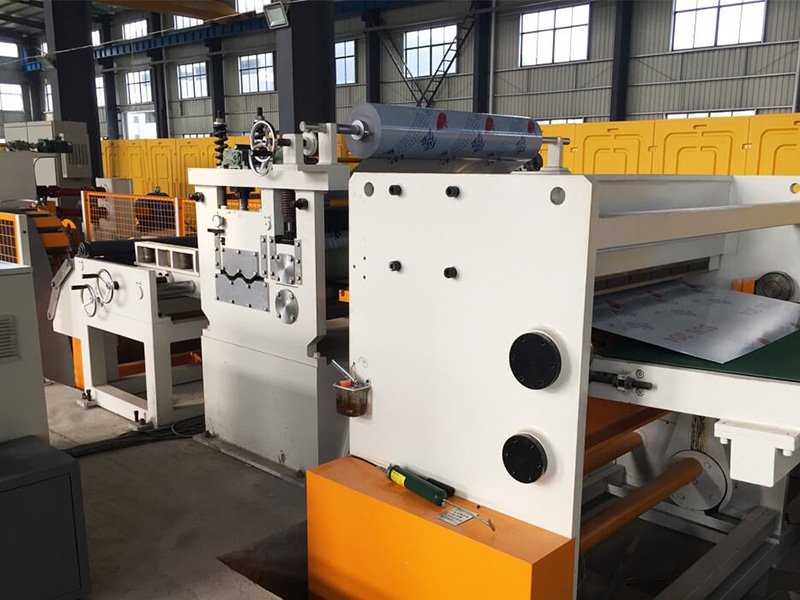

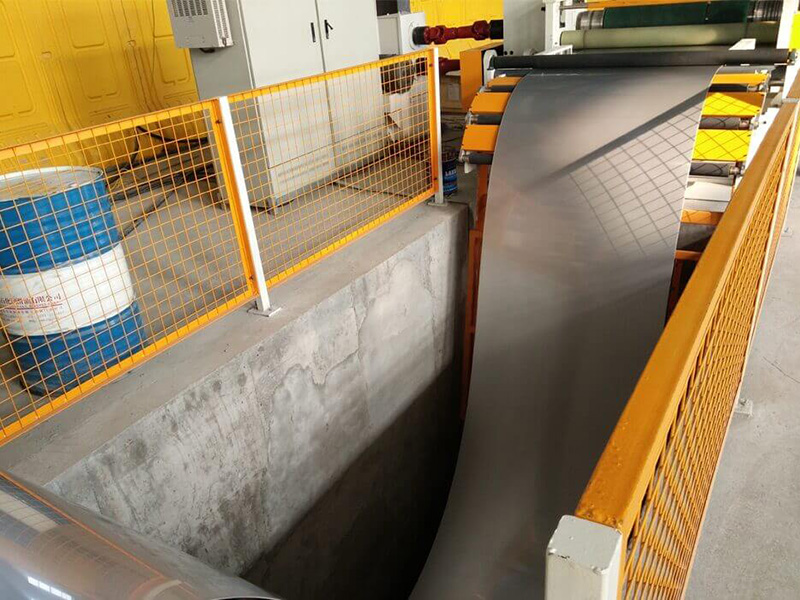

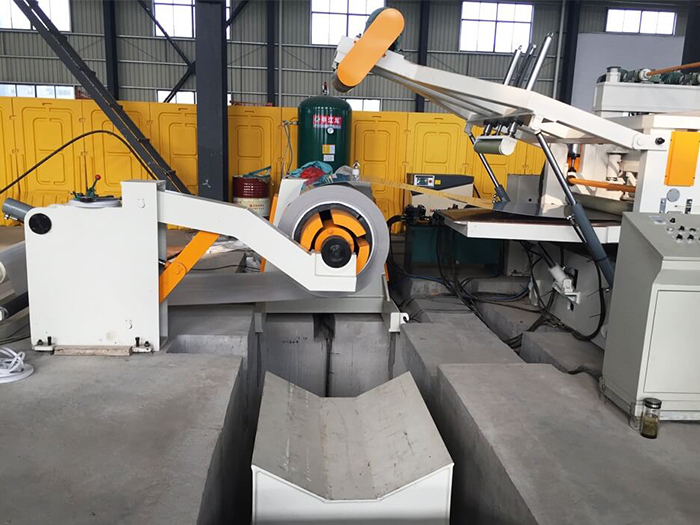

Photos à titre de référence
